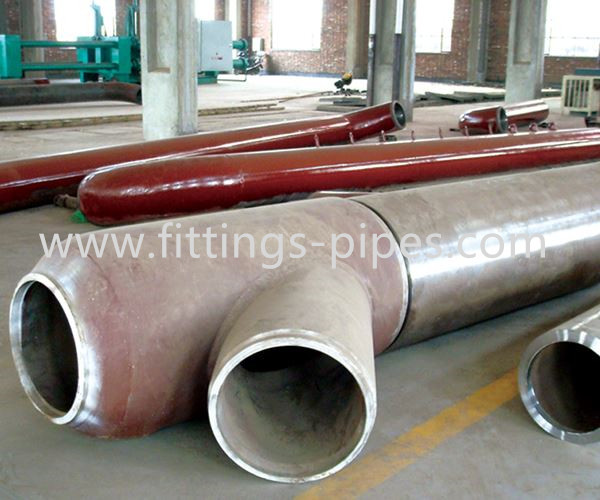

ODM은 파이프 스풀, 전력 공사를 위한 SS 파이프 제작을 조립했습니다

제품 설명

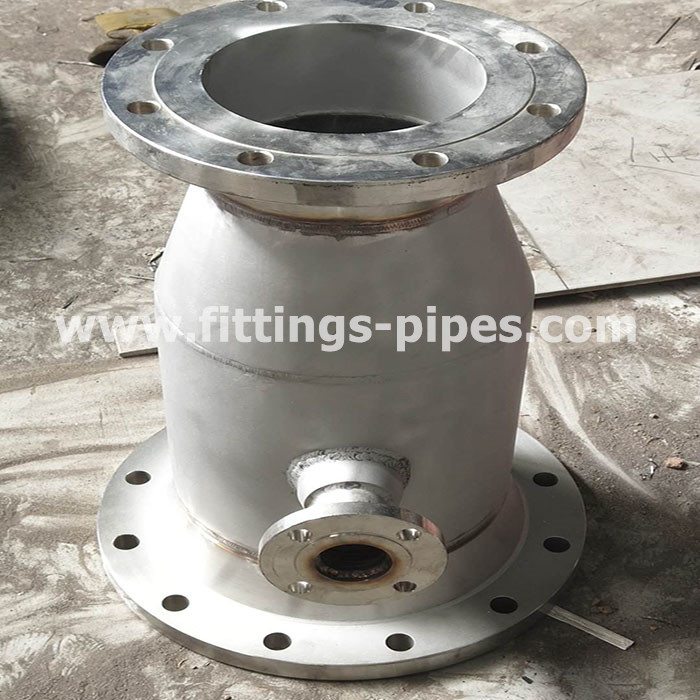

미리 제조하는 파이프 주문 제작된 맞춤은 전원을 위한 Steel/ 스테인리스강관 미리 제조하는 제작을 합금합니다

발전소 공장 배관, 4 주요한 파이프라인에서 4 주요한 파이프라인

그것은 화력 발전소에 4 주요한 파이프라인의 전문적 제조입니다. 업체들은 합금 고압력 합금강관과 합금 파이프 맞춤의 지지하는 공급실입니다. 그것은 또한 업무 지원을 착수하고, 수입된 고압력 불순물 팔꿈치와 합금 파이프 맞춤과 합금 파이프 굽힘 봉사의 제조업을 착수합니다. 그것은 복잡한 인테그레이팅 저장, 작동과 처리입니다. 20,000 톤의 파이프와 강관 저장 웨어하우스를 보유하세요. 우리의 회사는 독립적 수입과 수출 권리를 가지고 있고 시장이 일본, 독일, 이탈리아, 스페인, 미국, 스위스, 폴란드, 아르헨티나, 대한민국과 다른 나라까지 확대했습니다.

발전소에서 4 주요한 파이프라인에 대한 상세한 구체적 :

1. 주요 수증기 파이프라인 중에서 재료 선택

동력화차 파이프라인의 표준화 회의와 전력의 부처의 관련 부서의 맞춤은 주요 수증기의 상술과 동력화차의 송수관로를 제안했습니다. 그들 중에, 300MW 단위의 주요 증기 시스템의 상사는 A335P22 합금 파이프의 사용을 권장했습니다. 그때 이후로, 국내 300Mw 유닛 공사의 대부분은 따라서 선택되었고 적절한 제조들이 또한 A335P22 합금 파이프 상술에 따라 관 이음쇠와 일치하여 발달했습니다. 있는 300MW 부대는 주요 수증기 송유관과 재열증기 고온 부분 송유관을 징간샨 후아넹 발전소와 펑정 발전소와 같은 가동에 넣었고 모두 A335P22 합금 튜브를 사용합니다. A335P91 합금 파이프는 개선된 9Cr1Mo 강도 마르텐시틱 내열강입니다. P91 합금강관이 고온 강도, 고산화 저항과 높은 온도 수증기 부식 저항성의 특성을 가지기 때문에, 그것은 넓게 영국, 미국, 독일과 1980년대의 다른 나라에서 동력화차 장비에서 사용되었습니다. 1990년대 이후로, 우리나라는 점진적으로 A335P91을 동력화차의 주요 수증기 파이프 라인과 재열증기 고온 부분 송유관에 쓸 물질로 이용했습니다.

P91 철강의 강도는 P22의 그것보다 높고 그것의 강도가 더 덜 온도의 증가와 함께 감소합니다. 20C에, P91 불순물 티의 인장 강도는 P22 불순물 티의 그것보다 높은 41.6%입니다 ; 538C에, P91 강철의 허용응력 그러나 그것은 P22 강철 보다 더 높은 83.3%입니다. 그것은 정확히 P91 철강이 고온에 있는 P22 철강 보다 매우 더 높은 허용응력을 가지고 있기 때문입니다. 주 증기관으로서 사용될 때 이것은 P22 철골의 그것 보다 벽 두께 많은 희석제를 만듭니다. 이것은 P91 강철이 왜 단위를 점점 더 넓게 대규모로 사용되는지 주된 이유입니다. P91 불순물 관 이음쇠와 P22 불순물 관 이음쇠 사이의 예비적 비교는 주 증기관에 사용했습니다. 주 증기관이 P22 재료로 만들어질 때, 주 관 상술은 Φ368×82 이고 지관 상술이 Φ273×62.23 입니다 ; P91 재료를 사용할 때, 주 관 상술은 Φ368.3×40 이고 지관 상술이 Φ273×30 입니다. 주 관의 벽 두께가 42 밀리미터까지 감소되고, 감소 율은 51.2%라는 것을 비교는 보여줍니다 ; 지관의 벽 두께는 32.23 밀리미터까지 감소되고, 감소 율은 51.8%입니다. 합금 파이프의 전체 중량은 매우 감소되고 파이프의 전체 중량비가 P91/P22=1/2.18 입니다.

요즈음, 시세의 변동과 함께, 단일 가중치는 합금 파이프 P91/P22의 가격 비율은 약 1.4 내지 1.95입니다. 파이프의 전체 중량 감소가 가격 상승의 영향을 초과하기 때문에, 주 증기관을 위한 P91을 사용하는 것은 경제적입니다. 게다가 파이프라인의 박벽 두께 때문에, 장비 인터페이스에 대한 파이프라인을 공세와 순간은 감소될 수 있습니다. 동시에 체중의 파이프라인의 저감 때문에 지지와 행거의 부하는 상응하게 감소됩니다. 지원과 행거의 공사비가 구해지 그러나 또한, 상응하는 파이프라인 설치 비용과 시민 공사비가 구해질 뿐만 아니라.

2. 재열증기 고온 부분 파이프라인 로 파이프재 선정

레히트링 고온 부분에서 파이프는 대직경 박벽관입니다. 만약 P91 합금강관이 사용되면, 이미 희석제 벽 두께가 희석제일 것입니다. 계산되는 파이프 벽이 안전 관점으로부터, 너무 가늘기 때문에, 벽 두께의 실제 밸브는 훨씬 계산된 값보다 큽니다. 이런 방식으로, P22와 비교해서, P91 합금 파이프의 사용은 덜 경제적입니다. P22 합금 파이프가 레히트링 고온 부분에서 사용될 때, 주 관 상술은 Φ635×31 이고 지관 상술이 Φ508×24.8 입니다 ; P91 재료가 사용될 때, 주 관 상술은 Φ727.96×21.03 이고 지관 상술이 Φ632.97×17.98 입니다. 메인 배관의 벽 두께는 10 밀리미터까지 감소되었고, 분기 관로의 벽 두께가 6.8 밀리미터까지 감소되었고, 파이프라인의 전체 중량이 매우 변하지 않았고, 전체 파이프라인 중량비 P91/P22=1/1.39가 훨씬 가격 비율보다 더 크고 따라서 그것이 여전히 P22 파이프를 이용한다고 추천받습니다 .

3. 재열증기 코드 섹션 로 파이프재 선정

전력의 이전 장관의 관련 부서의 동력화차 관 이음쇠의 표준화 회의에 따르면, 300MW 부대의 사용의 경험에 따르면, 또한 기술적 요구를 충족시킬 수 있는 재가열 수증기 중에 코드 섹션에서 A106B 무계목 강관 대신에 사용되 A672B70CL32 전기적 융합은 강관을 용접했습니다. 코드 섹션 주 관은 A106B 무계목 강관 대신에 A672B70CL32 이음새 강철을 채택합니다. 전봉관은 A106B 무계목 강관 보다 매우 값이 싸며, 그것이 무계목 강관의 약 1/3입니다. 전봉관의 벽 두께 편차는 무계목 강관의 그것보다 작고 그것의 질이 무계목 강관의 그것만큼을 있습니다.

4. 고압력 공수 파이프 중에서 선택

고압 물 공급 배관로는 보통 St4518/III 파이프를 이용하며, 그것이 이 사업에서 15NiCuMoNb5에 최적화됩니다. 주 관 상술은 Φ406.4×50 내지 Φ355.6×25에서 변하고 지관 상술이 변하고 Φ298.6×36 Φ244.5×20.15NiCuMoNb5에 St4518/III의 탄성률과 선형 팽창 계수가 매우 비슷하지만, 그러나 15NiCuMoNb5의 허용응력이 훨씬 St4518/III의 그것보다 큽니다. 그러므로, 15NiCuMoNb5가 고압 물 공급 배관로에서 사용될 때, 가스관의 벽 두께는 50%까지 감소될 수 있습니다. 행거의 소재 소모는 매우 구해질 수 있고, 경제가 더 합리적이고, 프로젝트 비용이 효과적으로 감소될 수 있습니다. 그러므로, 15NiCuMoNb5 불순물 팔꿈치, WB36 불순물 팔꿈치, WB36 불순물 티, WB36 불순물 환원제와 15NiCuMoNb5 불순물 티는 고압 물 공급 파이프를 위해 사용됩니다.

우리의 회사는 말하자면 주 증기관, 합금 파이프 맞춤인 발전소 인프라 (재건과 확장을 포함하여) 프로젝트를 위해 요구된 모든 종류의 파이프, 파이프, 관 이음쇠와 공장 가공 준비를 제공하고 증기관, 합금 파이프 맞춤 (고온 부분, 코드 섹션), 주요 고온과 상수도 송유관을 위한 고압 무계목 강관, 관 이음쇠, 바이패스 시스템, 등을 다시 가열합니다. 회사는 엄격한 품질 경영 시스템을 공식화했고 다양한 배관 재료의 공급이 엄밀하게 미국 asme, astm 시리즈, 독일 소음 시리즈, 유럽 en 시리즈와 국제적 gb 시리즈를 기반으로 적절한 국제적이고 국내 기준을 구현합니다와 모든 제품 문서. 완벽한 정보. 주요 로심관 재료 : ST45.8/iii, 20G, A106b, 15CrMoG, 12Cr1MoVG, 10CrMo910, 12Cr2MoWWTib, T91, T92, Tp304H, Tp347H, super304h, T23, T24, 기타 등등. 시설을 위한 4 주요한 파이프라인의 주재료 : A335P92, A335P91, A335P22, A335P11, A672B70CL32, A691Gr2-1/4CrCL22, A106b, 15NiCuMoNb5 (WB36), 기타 등등.
