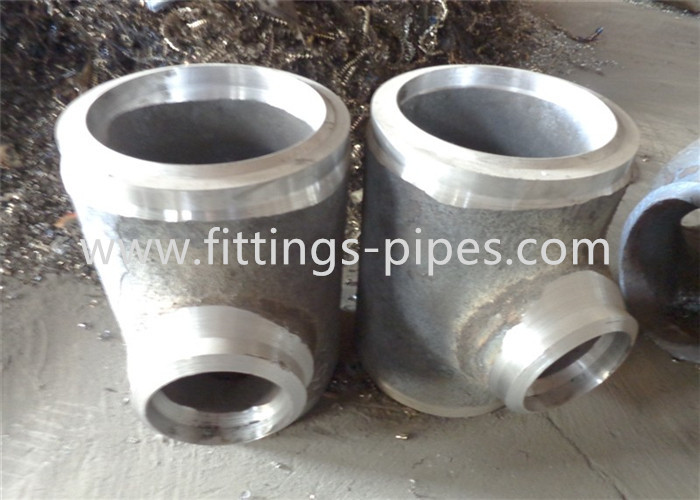

합금 티의 생산 방법:
합금 티를 만드는 주요 방법은 핫 푸시에 의해 합금 티를 고정된 형태로 만드는 것입니다.이 열간 압착 성형 작업의 생산에 필요한 장비에는 엘보우 압착기와 가열 장치가 포함됩니다.합금 티의 블랭크 모양은 고정된 모양입니다.이 과정에서 블랭크는 먼저 엘보 푸셔에 의해 수동적으로 앞으로 이동합니다.이동 중에 가열 장치가 가열하여 왼쪽 등을 고정 모양으로 만들 수 있습니다.팔꿈치 푸셔는 금속 재료를 다양한 모양으로 만들 수 있습니다.이 과정에서 모양은 변했지만 부피는 변하지 않았다.제작 된 합금 티, 각 부품의 두께는 매우 합리적이고 고르게 분포되어 합금 티를 사용하는 것이 더 편리하고 모든 측면이 더 정확할 것입니다.
AP 마감 염장 마감
빠른 세부사항:
자료:탄소 강철, Aolly 강철, 이음새가 없는 강철
기술: 단조, 단조 맞대기 용접
유형:티 & 크로스
연결:용접
모양:감소
헤드 코드:라운드
크기:1/2-18
기준: ASME B16.9 B16.49 B16.25
패킹: cusdtomers의 요구로 나무로 되는 케이스 또는
외경:40mm-500mm
표면 처리: 직류 전기를 통하는 회화 또는 고객 요구로
WT:Sch10-Sch190 xxs
설명:
제품 품목 번호: 005fittings-Cosco Steel
크기: NPS 1/2"-120"(DN15-3000)
품종: SCH5S/10S, SCH20/40/8 파이프 피팅 스테인리스 스틸 SMLS 감속기 티 0/160, STD/XS/XXS, SGP
| 일반 파이프 크기 | 베벨의 외경 | 중심에서 끝까지 | ||||
| DN | D1 | D2 | 씨 | 중 | ||
| 시리즈 A | 시리즈 B | 시리즈 A | 시리즈 B | |||
| 20×20×15 | 26.9 | 25 | 21.3 | 18 | 29 | 29 |
| 25×25×20 | 33.7 | 32 | 26.9 | 25 | 38 | 38 |
| 25×25×15 | 33.7 | 32 | 21.3 | 18 | 38 | 38 |
| 32×32×25 | 42.4 | 38 | 33.7 | 32 | 48 | 48 |
| 32×32×20 | 42.4 | 38 | 26.9 | 25 | 48 | 48 |
| 32×32×15 | 42.4 | 38 | 21.3 | 18 | 48 | 48 |
| 40×40×32 | 48.3 | 45 | 42.4 | 38 | 57 | 57 |
| 40×40×25 | 48.3 | 45 | 33.7 | 32 | 57 | 57 |
| 40×40×20 | 48.3 | 45 | 26.9 | 25 | 57 | 57 |
| 40×40×15 | 48.3 | 45 | 21.3 | 18 | 57 | 57 |
| 50×50×40 | 60.3 | 57 | 48.3 | 45 | 64 | 60 |
| 50×50×32 | 60.3 | 57 | 42.4 | 38 | 64 | 57 |
| 50×50×25 | 60.3 | 57 | 33.7 | 32 | 64 | 51 |
| 50×50×20 | 60.3 | 57 | 26.9 | 25 | 64 | 44 |
| 65×65×50 | 76.1(73) | 76 | 60.3 | 57 | 76 | 70 |
| 65×65×40 | 76.1(73) | 76 | 48.3 | 45 | 76 | 67 |
| 65×65×32 | 76.1(73) | 76 | 42.4 | 38 | 76 | 64 |
| 65×65×25 | 76.1(73) | 76 | 33.7 | 32 | 76 | 57 |
| 80×80×65 | 88.9 | 89 | 76.1(73) | 76 | 86 | 83 |
| 80×80×50 | 88.9 | 89 | 60.3 | 57 | 86 | 76 |
| 80×80×40 | 88.9 | 89 | 48.3 | 45 | 86 | 73 |
| 80×80×32 | 88.9 | 89 | 42.4 | 38 | 86 | 70 |
| 90×90×80 | 101.6 | -- | 88.9 | -- | 95 | 92 |
| 90×90×65 | 101.6 | -- | 76.1(73) | -- | 95 | 89 |
| 90×90×50 | 101.6 | -- | 60.3 | -- | 95 | 83 |
| 90×90×40 | 101.6 | -- | 48.3 | -- | 95 | 79 |
| 100×100×90 | 114.3 | -- | 101.6 | -- | 105 | 102 |
| 100×100×80 | 114.3 | 108 | 88.9 | 89 | 105 | 98 |
| 100×100×65 | 114.3 | 108 | 76.1(73) | 76 | 105 | 95 |
| 100×100×50 | 114.3 | 108 | 60.3 | 57 | 105 | 89 |
| 100×100×40 | 114.3 | 108 | 48.3 | 45 | 105 | 86 |
| 125×125×100 | 139.7 | 133 | 114.3 | 108 | 124 | 117 |
| 125×125×90 | 139.7 | -- | 101.6 | -- | 124 | 114 |
| 125×125×80 | 139.7 | 133 | 88.9 | 89 | 124 | 111 |
| 125×125×65 | 139.7 | 133 | 76.1(73) | 76 | 124 | 108 |
| 125×125×50 | 139.7 | 133 | 60.3 | 57 | 124 | 105 |
| 150×150×125 | 168.3 | 159 | 139.7 | 133 | 143 | 137 |
| 150×150×100 | 168.3 | 159 | 114.3 | 108 | 143 | 130 |
| 150×150×90 | 168.3 | -- | 101.6 | -- | 143 | 127 |
| 150×150×80 | 168.3 | 159 | 88.9 | 89 | 143 | 124 |
| 150×150×65 | 168.3 | 159 | 76.1(73) | 76 | 143 | 121 |
| 200×200×150 | 219.1 | 219 | 168.3 | 159 | 178 | 168 |
| 200×200×125 | 219.1 | 219 | 139.7 | 133 | 178 | 162 |
| 200×200×100 | 219.1 | 219 | 114.3 | 108 | 178 | 156 |
| 200×200×90 | 219.1 | -- | 101.6 | -- | 178 | 152 |
| 250×250×200 | 273 | 273 | 219.1 | 219 | 216 | 203 |
| 250×250×150 | 273 | 273 | 168.3 | 159 | 216 | 194 |
| 250×250×125 | 273 | 273 | 139.1 | 133 | 216 | 191 |
| 250×250×100 | 273 | 273 | 114.3 | 108 | 216 | 184 |
| 300×300×250 | 323.9 | 325 | 273 | 273 | 254 | 241 |
| 300×300×200 | 323.9 | 325 | 219.1 | 219 | 254 | 229 |
| 300×300×150 | 323.9 | 325 | 168.3 | 159 | 254 | 219 |
| 300×300×125 | 323.9 | 325 | 139.7 | 133 | 254 | 216 |
| 350×350×300 | 355.6 | 377 | 323 | 325 | 279 | 270 |
| 350×350×250 | 355.6 | 377 | 273 | 273 | 279 | 257 |
| 350×350×200 | 355.6 | 377 | 219.1 | 219 | 279 | 248 |
| 350×350×150 | 255.6 | 377 | 168.3 | 159 | 279 | 238 |
| 400×400×350 | 406.4 | 426 | 355.6 | 377 | 305 | 305 |
| 400×400×300 | 406.4 | 426 | 323.9 | 325 | 305 | 295 |
| 400×400×250 | 406.4 | 426 | 273 | 273 | 305 | 283 |
| 400×400×200 | 406.4 | 426 | 219.1 | 219 | 305 | 273 |
| 400×400×150 | 406.4 | 426 | 168.3 | 159 | 305 | 264 |
| 450×450×400 | 457.2 | 478 | 406.4 | 426 | 343 | 330 |
| 450×450×350 | 457.2 | 478 | 355.6 | 377 | 343 | 330 |
| 450×450×300 | 457.2 | 478 | 323.9 | 325 | 343 | 321 |
| 450×450×250 | 457.2 | 478 | 273 | 273 | 343 | 308 |
| 450×450×200 | 457.2 | 478 | 219.1 | 219 | 343 | 298 |
| 500×500×450 | 508 | 529 | 457.2 | 478 | 381 | 368 |
| 500×500×400 | 508 | 529 | 406.4 | 426 | 381 | 356 |
| 500×500×350 | 508 | 529 | 355.6 | 377 | 381 | 356 |
| 500×500×300 | 508 | 529 | 323.9 | 325 | 381 | 346 |
| 500×500×250 | 508 | 529 | 273 | 273 | 381 | 333 |
| 500×500×200 | 508 | 529 | 219.1 | 219 | 381 | 324 |
